Pololu 3759 – Dual MAX14870 Motor Driver geschikt voor Raspberry Pi (Geassembleerd) – 1,7 A Continu / 2,5 A Pieks per Motor

Pololu 3759 – Dual MAX14870 Motor Driver voor Raspberry Pi (Geassembleerd) – 1,7 A Continu / 2,5 A Pieks per Motor

Wat is de Pololu 3759 Dual MAX14870 Motor Driver?

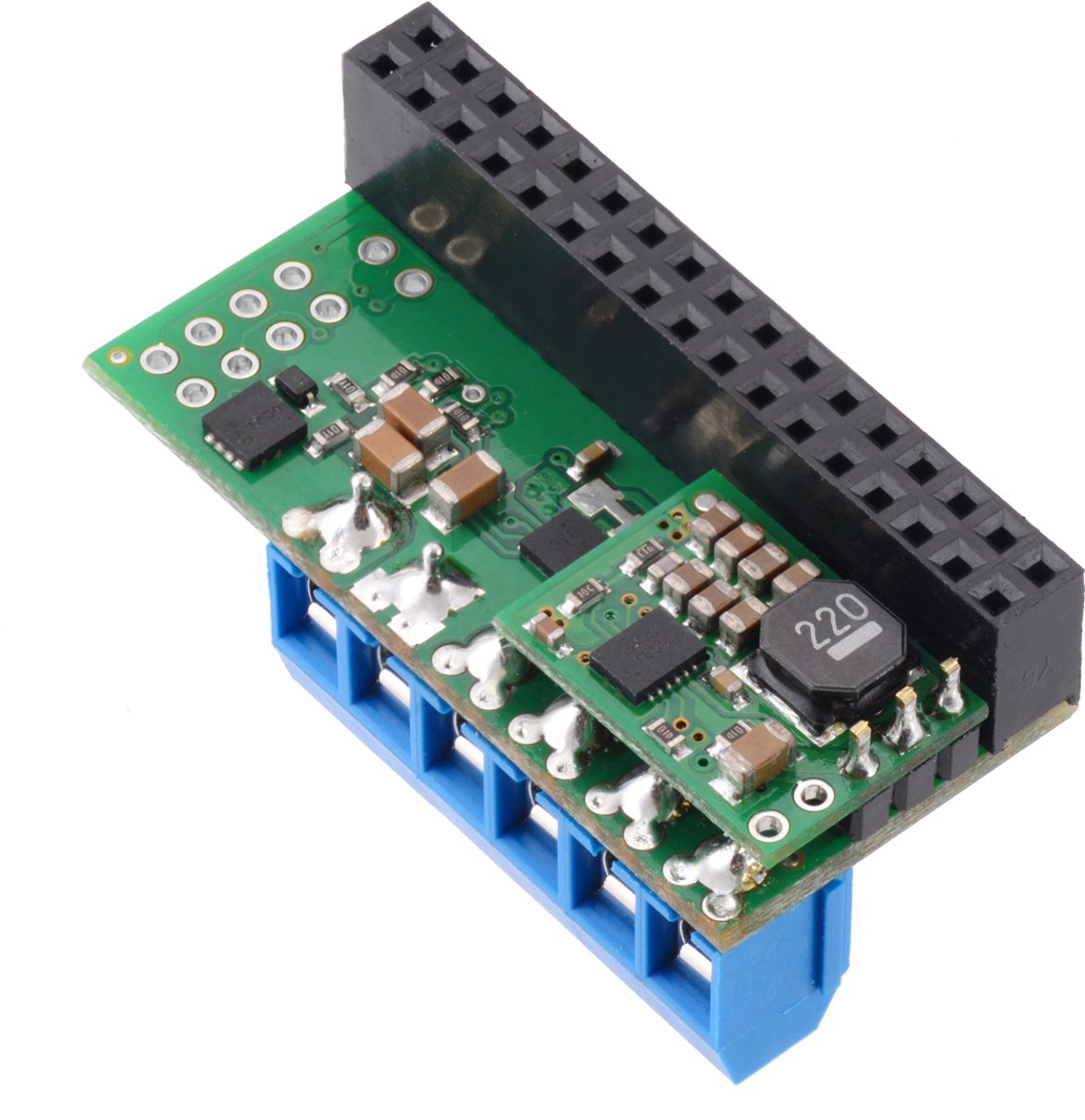

De Pololu 3759 is een volledig gemonteerd Rasperry Pi HAT die eenvoudig over de 40‑pins GPIO-header past. Hij bevat twee MAX14870 H-bridge motor driver IC’s die borstelloze DC-motoren kunnen aansturen binnen een spanning van 4,5 V tot 36 V. Elke motor krijgt tot 1,7 A continu en 2,5 A piekvermogen—ideaal voor compacte robotica of mobiliteitsprojecten.

Deze module biedt extra functies zoals:

• Shoot-through bescherming, vrijloopdiodes, reverse-voltage bescherming

• Under-voltage lockout en bescherming tegen overcurrent en over-temperature

• Aanpasbare GPIO-mapping via PCB-sporen, met ondersteuning voor hardware PWM op standaard pinnen

• Mogelijkheid om de Raspberry Pi van stroom te voorzien via een extra spanningsregelaar (apart verkrijgbaar)pololu.com+1

Technische specificaties

Kenmerk Specificatie Artikelnummer Pololu 3759 Driver IC’s 2 × MAX14870 H-bridge Toepassingsspanning 4,5 V – 36 V (max. 36V) Uitgangsstroom stijgend 1,7 A continu per kanaal, 2,5 A piek per kanaal Besturing PWM (hardware via Raspberry Pi), configuratie via headertraces Beveiligingen Reverse-voltage, onder-voltage lockout, overbelasting, oververhitting Fysieke kenmerken RoHS-compatibel, past direct op Raspberry Pi GPIO Gewicht & afmeting Ca. 12 g; afmetingen: ca. 1,7″ × 0,65″ Software library Python-bibliotheek beschikbaar voor eenvoudige integratie pololu.com+1

Inhoud van de verpakking

• 1 × Pololu 3759 – Geassembleerde Dual MAX14870 Motor Driver voor Raspberry Pi (inclusief female 40‑pin header en 5 mm schroefterminals)

Toepassingen van de Pololu 3759

• Tweerichtings aansturen van kleine DC-motoren in Raspberry Pi projecten

• Robotica toepassingen zoals wielen, riemen of robotarmen

• Python-gestuurde motorbesturing voor educatieve en hobbyprojecten

• Eenvoudige PCB-herconfiguratie voor aangepaste sensor- of knoppinningen

• Embedded IoT-oplossingen met robuuste motorbesturing

Meer informatie op de website van de fabrikant:
pololu-3759
